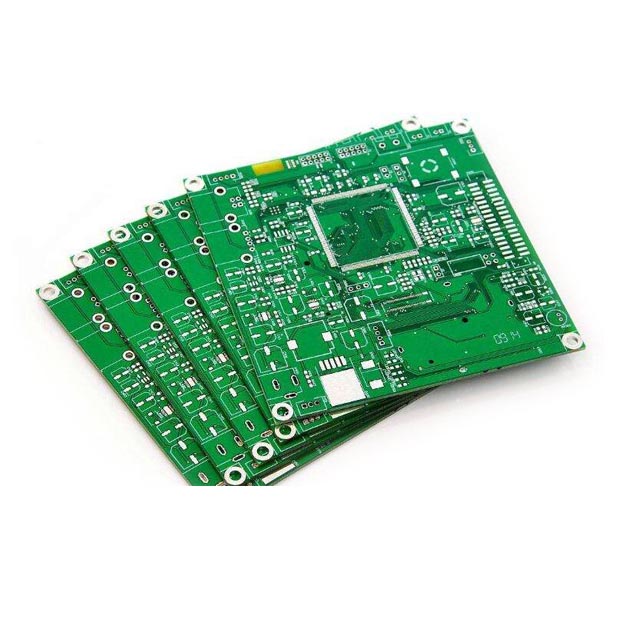

다층 PCB (인쇄 회로 보드)는 다층 회로 배선 및 전자 장치의 연결에 널리 사용됩니다. 주요 용도는 다음과 같은 점을 포함하지만 이에 국한되지 않습니다.
먼저, 다층 PCB는 제한된 공간에서보다 복잡한 회로 설계를 허용합니다. 레이어 수를 늘리면 디자이너는 다른 레이어 사이에 회로와 신호를 배열 할 수 있으므로
상호 간섭을 줄이고 신호 무결성을 향상시킵니다. 이는 컴퓨터, 통신 장비 및 고급 소비자 전자 제품과 같은 고주파 및 고속 응용 분야에서 특히 중요합니다.
둘째, 전기 분리를 제공하는 동안곱하기 강성 PCB또한 회로 보드의 전체 크기와 무게를 효과적으로 줄일 수 있습니다. 스마트 폰, 태블릿 및 임베디드 장치와 같은 소형 전자 장치의 경우 다층 PCB는 공간을 너무 많이 차지하지 않고 복잡한 기능을 지원할 수있어 더 가볍고 휴대용 제품을 설계하는 데 도움이됩니다.
또한 다층 PCB는 제조 공정의 유연성을 증가시킵니다. 설계자는 다른 층에 다른 기능 모듈을 배포하여 후속 어셈블리 및 테스트를 용이하게 할 수 있습니다. 특히 자동차, 의료 전자 제품 및 산업 제어와 같은 영역에서 신뢰성 및 안정성, 높은 내구성 및 고밀도 배선 장점이 필요한 산업 제어곱하기 강성 PCB특히 두드러집니다.
가장 큰 차이점곱하기 강성 PCB보드 및 단면 및 양면 보드는 내부 전력 및지면 레이어를 추가하는 것입니다. 전원 및 접지 네트워크는 주로 전력 계층에서 라우팅됩니다. PCB 다층 보드에는 각 기판 층의 양쪽에 전도성 금속이 있으며, 특수 접착제는 보드를 하나로 연결하는 데 사용되며 각 보드 사이에 절연 재료가 있습니다. 그러나 PCB 다층 배선은 주로 중간 배선 레이어로 보충 된 상단 및 하단 레이어를 기반으로합니다. 따라서 다중 계층 강성 PCB 보드의 설계는 기본적으로 양면 보드의 설계 방법과 동일합니다. 키는 내부 전기 레이어의 배선을 최적화하여 회로 보드의 배선을보다 합리적으로 만드는 방법입니다. 다기능 개발, 대용량 및 소량의 피할 수없는 제품.
PCB는 인쇄와 유사한 방식으로 제조 된 회로 보드이므로 일반적인 PCB는 여러 층으로 결합되며 각 층에는 수지 단열 기판과 금속 회로 층이 있습니다. 가장 기본적인 PCB는 4 개의 층으로 나뉩니다. 상단 및 하단 회로는 기능적 회로이며 가장 중요한 회로 및 구성 요소를 배열하고 중간 두 회로는지면 레이어 및 전력 레이어입니다. 장점은 신호 라인을 수정하고 방패 간섭을 개선 할 수 있다는 것입니다. 일반적으로, 4 개의 층은 PCB의 정상적인 작동에 충분하므로 소위 6 개의 층, 8 개의 층 및 10 개의 층은 실제로 PCB의 전기 용량, 즉 압력 베어링 용량을 향상시키기 위해 더 많은 회로 층을 추가하고 있습니다.
따라서 PCB 층의 수가 증가하면 더 많은 회로가 내부에 설계 될 수 있음을 의미합니다. 메모리의 경우 언제 PCB 계층 수를 늘려야합니까? 위의 내용에 따르면, PCB의 전력이 너무 강하거나 너무 높을 때 분명히 있습니다. 메모리 PCB의 전압과 전류는 언제 가장 강합니까? 오버 클로킹을 한 플레이어는 메모리가 더 나은 성능을 달성하기를 원한다면 작동 주파수를 높이려면 압력을 가해야한다는 것을 알게 될 것입니다. 따라서 메모리가 고주파에서 사용되거나 오버 클럭 된 경우에 메모리를 사용할 수 있다고 결론을 내리는 것은 어렵지 않습니다.
